AVM2-PC 테스트 장비

AVM2-PC 테스트 장비는 컴퓨터 시스템을 기반으로 한 디젤 고압펌프, 인젝션 펌프, 유닛 인젝터, 커먼레일 인젝터를 더 빠르고 손쉽게 하기 위해 개발 된 장비입니다.

주요 특징

* 선택 가능한 하트리지 악세사리 키트들 - 현존하는 모든 인라인, 로터리, 커먼레일 펌프, EUI, EUP와 커먼레일 인젝터 테스트가 가능
* 델파이, 덴소, 지멘스(컨티넨탈), 스타나다인사에 공식적인 인증을 받고 추천받는 장비
* 윈도우를 기반으로 하는 시스템
* 80바까지의 연료 압력
* 밀림방지 커플링
* 두 가지 다양한 DC 공급 (0-24V @ 3 amp)
* 계측장비의 냉각기능
* 펌프 아울렛에서의 백리크 온도 측정
* 분사 포인트 측정을 위한 센서와 외부 갤리브레이터를 위한 Aux 소켓
* 가버너 컨트롤을 위한 아날로그 스피드 조정
* 디지털로 압력 표시
* 테스트 플랜 편집기를 통한 자동 테스트
* 컴팩트하게 디자인된 사이즈
* 12 or 8 실린더의 계측 모니터링 가능 (디지털)
* 20hp (15kW) DC 높은 토크 모터
* 1.8kgm2 (43Ibft2) 플라이휠
* 펌프 토출의 표시와 15”TFT를 통한 테스트 스탠드 오퍼레이팅 데이터 표시
* 디지털 동적 페이징 (옵션)
* 디지털 동적 타이밍 (옵션)
* 디지털 어드반스 (옵션)
* 디지털 부스트 (옵션)
* 디지털 랙 (옵션) AVM2-PC의 비밀은 사용하는데 쉽다는 것에 있습니다.
비록 복잡한 장비의 한 부분이지만 이것은 작업자가 테스트 장비를 손쉽고 빠르게 다른 테스트 장비보다 더 많은
펌프들을 테스트 하게 할 것입니다.
“올메이크”방식으로 연료 인젝션 장비로서 AVM2-PC는 명백한 선택이 될 것입니다.
장비의 심장 역할을 하는 강력한 컴퓨터는 사용자가 다루기 쉬운 윈도우 기반으로 초기 구입 시 이미 설치되어져 있으며
AVM2-PC 소프트웨어, 마그마는 사용이 쉽게끔 디자인 되어져 있습니다.
또한 시간 절약을 위해 자동단계 테스트 플랜에서부터 반자동 테스트 플랜에 이르기까지 사용자의 편의를 최대한 도모 하였습니다.

사용자가 친숙하게 사용하고 적응할 수 있는 디자인

AVM2-PC의 디자인 중 가장 고려되어진 것은 사용자 편의입니다. 12실린더까지의 인라인 펌프, EUI, EUP 그리고 커먼레일 인젝터들의 테스트를 작업자는 장동상의 스트레스를 최소화하며 다루기 쉽게 도안되어 빠른 시일에 적응 할 수 있습니다.

진보된 비디오 계측 시스템

PC를 기반으로 하는 AVM2-PC의 개발에 성공한 하트리지는 미래 테크놀로지의 요구에 맞춘 디젤 전문가에 맞춘 장비를 계속적으로 업그레이드 할 것입니다. 이 진보된 장비인 AVM2-PC는 저 RPM에서 향상된 토크로 드라이브 모터를 구동시키며 ISO4008, EEC & UL/CSA를 만족시킵니다. 하트리지는 생산개발과 필드 서비스에 이르기까지 20년 넘는 비디오 미터링 계측 시스템의 경험을 가지고 있습니다. 하트리지의 타의 추종을 불허하는 비디오 미터링 계측의 속도를 가진 AVM2-PC 시스템은 12실린더의 펌프까지 수용합니다. 지능적인 유량 계측 시스템과 AVM2-PC는 펌프가 가장 편리한 방법으로 연결되게끔 합니다. 펌프나 인젝터의 송출량이나 기타 모든 정보는 15인치 스크린에서 테스트 데이터를 동시에 보여질 수 있습니다. 테스트 장비는 기본 키보드로 작동하며 옵션의 프린터로 펌프나 인젝터의 성능을 프린트 아웃해 보실 수 있습니다. 이것은 테스트 중 언제든지 수행될 수 있으며 또한 결과치는 전과 후로 나누어 수집될 수 있습니다. 이러한 DC모터와 표준 PC와 같은 많은 두드러지는 특징들을 AVM2-PC를 디젤 연료 펌프 테스트를 위한 궁극적인 테스트 장비로 만들어줍니다.

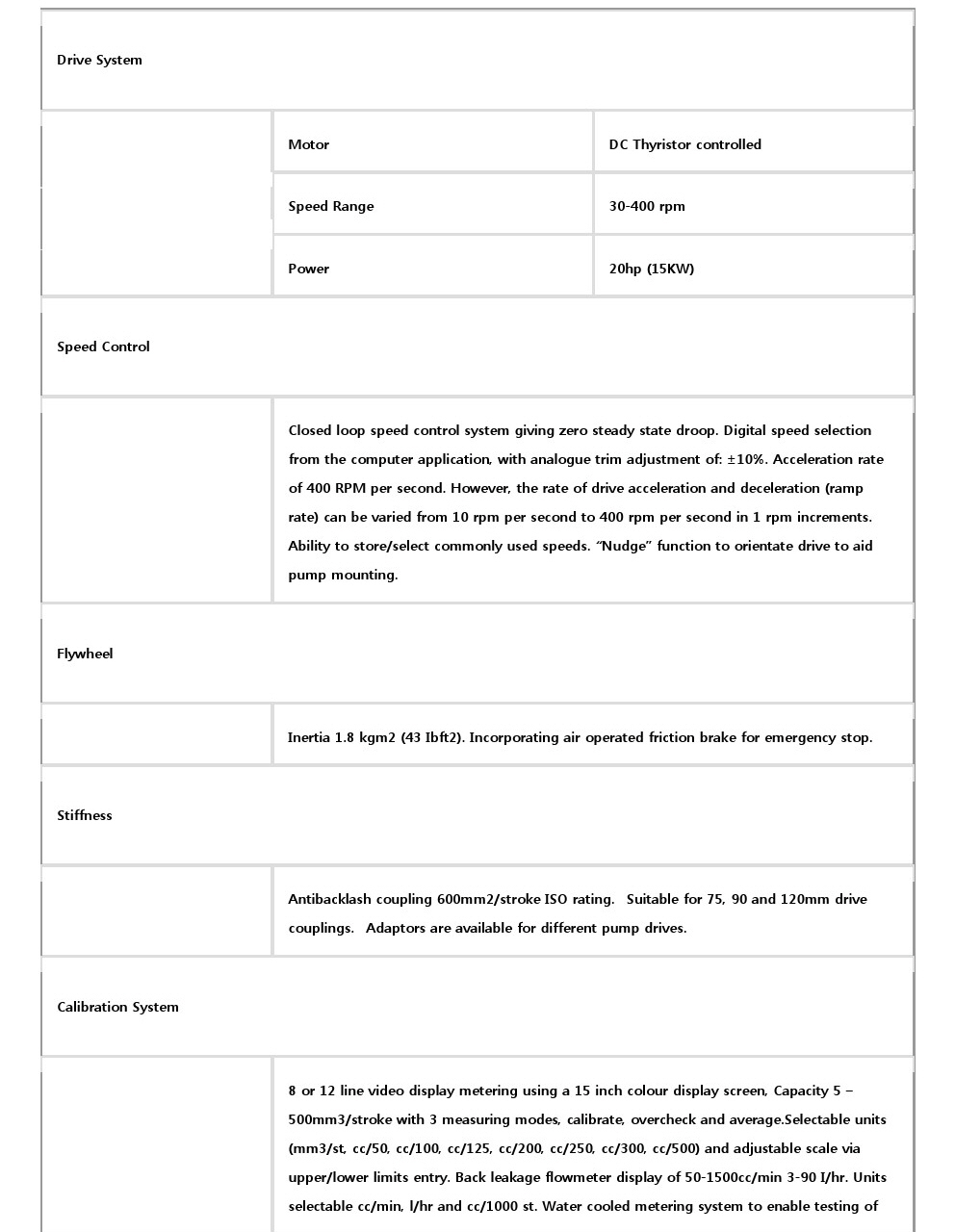

파워와 관성

최대 토크로 회전하는 DC모터는 AVM2-PC에 장착되어 높은 비용과 서비스의 복잡성을 감소시키기 위해 전송시스템을 최대한 조절합니다. 드라이브 모터의 최대 토크는 30RPM에서부터 가능하며 이는 20HP (15kW)의 모터 드라이브로 1.8kgm2(43Ibft2) 백래시를 위한 플렉시블한 커플링과 연계된 플라이휠을 구동합니다. 또한 안전을 위해 플라이휠과 커플링은 밀봉되어 있습니다. 다양하고 끊이지 않는 스피드를 충족시키기 위한 자동화 드라이브 시스템은 30-4000RPM의 범위까지 선 선택 후 구동 방식으로 작동됩니다. 또한 가속과 가속의 비율 또한 사용자에 의해 세팅되어집니다.

안전과 인체공학적 시스템

안전은 AVM2-PC가 디자인 될 때 굉장히 중요하게 여겨지는 부분이었습니다. 플라이휠은 완벽하게 보호 장치로 가려져 있으며, 전자부품들은 완벽하게 전자 캐비넷에 의해 보호됩니다. 또한 긴급정지 버튼은 만일의 사태를 대비하여 장비 양 옆 부분에 언제든지 장비의 작동을 멈출 수 있도록 위치하여 있습니다. 드라이브 구동 시작의 조절은 각각의 따로 분리된 스위치를 통해 가능하며 PC가 오작동 했을 경우 예측 불허의 구동은 되지 않습니다. 게다가 식별 가능한 안전을 위하여 30RPM보다 낮을시 구동되지 않습니다. AVM2-PC는 유럽연합의 지침서를 준수하고 EMC 표준을 따릅니다. 안전과 밀접하게 관련된 사용자 편의를 위해 고안된 AVM2-PC를 작업자는 보다 편안하게 구동 할 수 있습니다. 컨트롤 콘솔은 테스트 장비의 각 양쪽으로 회전하게끔 디자인 되었으며 키보드의 높이와 각도 또한 압박을 최소한 시키는 각도로 세팅 되었습니다. 플로피 디스크와 시디롬 드라이브는 장비의 정면에서 편하게 구동 할 수 있습니다. 테스트벤치의 PC의 사용은 사용자가 부수적인 AVM2-PC 작동을 위해 표준 소프트웨어를 이용하기 위한 가능성을 제공합니다. 예를 들어 테스트 결과 치는 추적을 위해 데이터베이스에 저장될 수 있습니다. 게다가 PC는 다른 시스템과의 상호작용을 위해 당신의 오피스 네트워크와 연결 가능합니다.

펌프와 인젝터 마운팅

특별한 어댑터를 사용하는 시스템으로 가능한 한 빠른 테스트 인젝터의 교한 테스트를 가능하게 합니다. 테스트 인젝터 마운트는 펌프 마운팅 브라켓의 재설정 없이도 가능하며 연계된 서포트암은 테이블 정면의 아래에서 회전됩니다. 장비의 바닥의 길이는 12실린더까지의 모든 펌프들을 수용할 수 있으며 사용자는 편안한 높이에서 작업할 수 있습니다.

서비싱

모든 테스트 오일 공급과 루브 시스템 부품들은 테스트 스탠드의 왼쪽에 위치하고 있으며 모든 전기 전자적 시스템은 오른쪽 편에 위치하고 있습니다. 분해는 양옆의 두 개의 볼트를 빼면 쉽게 분해하실 수 있으며 탱크에 시험유를 채우거나 필터도 또한 왼쪽의 판넬을 벗겨내 쉽게 교환하실 수 있습니다.

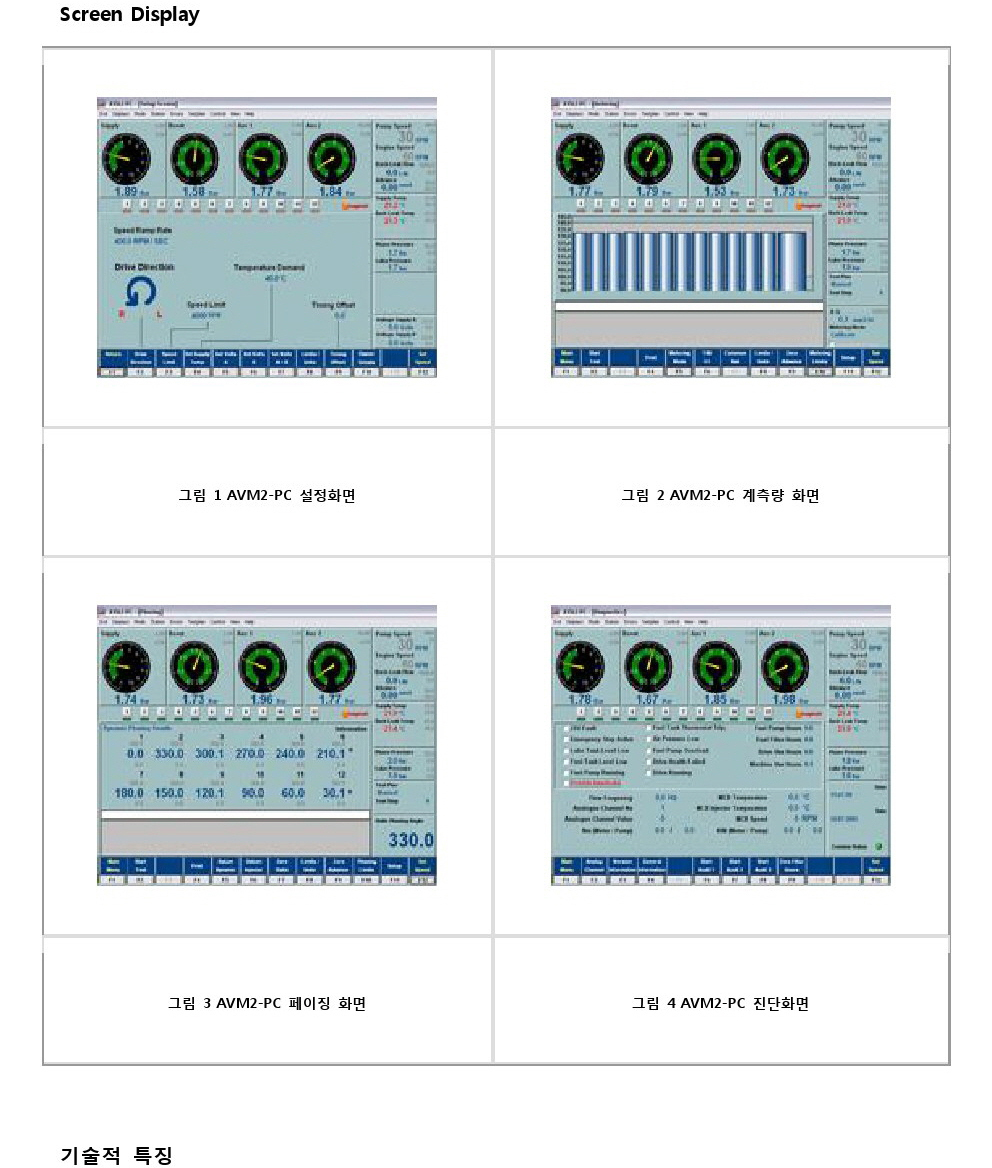

컴퓨터 작동

AVM2-PC는 컴퓨터와 키보드 15인치 화면, 그리고 압력 조절밸브, 디지털 압력 게이지 등을 통하여 자가진단 등을 하실 수 있으며 이러한 모든 기능들은 작업자가 직접 설정할 수 있도록 사용자 편의에 최대한 맞춰져 있습니다.
