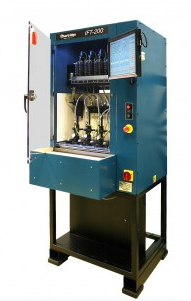

커먼레일 인젝터 기능 테스터 IFT-200

커먼레일 서비스 마켓은 흥미롭고 수익성이 좋은 분야입니다.
하트리지 IFT-200은 OEM 네트워크의 요구를 충족시키는, 저비용을 들여 새로운 이익을 창출을 원하는 워크샵들에게 의미가 있습니다.

설치가 간편하며 동작이 손쉬운 IFT-200는 저렴하며, 항상 하트리지의 영속적인 지원이 뒷받침됩니다. 하트리지 IFT-200 커먼레일 인젝터 기능 테스터는 저비용, 고압력으로 ‘’올 메이크’ 방식의 테스트 솔루션을 제공합니다.

OEM의 공식인증의 체계로 진보하기 위해, 또한 델파이, 컨티넨탈, 덴소 등의 인증을 받은 더 전문화된 장비(CRI-4PC, AVM2-PC)로의 워크샵의 업그레이드를 위해 하트리지는 Buy-Back Scheme(바이-백 스킴)을 제공합니다

성장하는 커먼레일 비즈니스 사업을 위해 커먼레일 OEM 아프터마켓으로 진입하는 것은 대단히 중요하며 이번기회는 이 진입의 교두보가 될 수 있습니다.

광범위하게 공식 인증된 테스트 방식의 ‘올 메이크’ CR 테스트로 IFT-200은 사업확장을 꿈꾸는 워크샵들에게 이상적인 장비입니다.

혁신적인 설비 시스템은 IFT-200을 수많은 종류의 인젝터 모양에 인젝터 키트에 따른 부가 비용을 줄여줍니다 또한 냉각시스템과 압력 시스템은 통합되어졌습니다. 이것은 한정된 예산과 공간을 가진 워크샵들에게 IFT-200가 이상적인 이유입니다.

IFT-200 소개

• 2000바 압력
• 4라인의 유량 & 백리크 측정
• 인젝터 플러싱 가능
• 인젝터 반응 시간 측정 성능
• 단상의 220V
• 냉각수, 에어 컴프레샤의 불필요
• 간단한 작동법
• 마그마 플러스 소프트웨어를 기반으로 하는 터치 스크린
• 수많은 인젝터의 고정다이가 필요없는 저비용 탈부착 구조
• 저비용 설치와 동작
• 저항값과 드라이버 케이블의 결합

IFT-200 특징

측정
• 4라인 인젝터 유량 측정
• 4라인 백리크 유량 측정
• 인젝터 저항값 측정
• 인젝터 반응시간 측정 (옵션)

안전
• 안전도어 잠금장치
• 긴급 압력 해제 버튼
• 초고압 덤프밸브의 견고함

조절
• 터치 스크린
• 마그마 기반의 인터페이스
• 하트리지 머신 조절기
• 시스템 컨트롤 보드의 통합
• 테스트 플랜 에디터
• 결과값 프린트와 저장

설비
• 간단한 인젝터 마운팅
• 비교적 적은 부품
• 유연하고 조정이 용이한
• 인젝터 플러싱 (옵션)

연료 시스템
• 초고압의 커먼레일 펌프
• 전가 펌프 리프트
• 메인, 클린과 정화탱크
• 손쉬운 연료필터의 교환과 배수방식

■무게

빈상태의 무게: 345kg 외부 치수: 820x810x2000mm (DxWxH). (터치 스크린 불포함) 1미터 정도의 사방으로의 여유공간 필요

■에어컴프레셔&냉각수
불필요

■전기
IFT-200-L

공급전원
Voltage 220-240V Frequency 50/60Hz Current 15A max operating current Machine fused at 20A

PC파워공급전원:
Voltage: 100-240V Frequency: 50/60Hz

■테스트 오일
연료 적합성 : ISO4113 테스트 오일 탱크 용량: 18 리터 (15 리터 메인탱크, 3 리터 클린 탱크) 플러싱 오일 탱크 용량: 25 리터
필터: 2 µm (클린탱크)
연료 공급 온도 조절: 조절 방식: 자동 쿨링 조절방식 (PC조정) 조정 범위: 40°C +/-5
연료 공급 온도 측정: 범위: 0 to 80 °C 정확도: +/- 0.5 °C Resolution: 0.1 °C
기타: 고온 조절 장치: Yes (trip 70±3°C, reset 55±4°C) 오일저레벨경고장치: Yes (메인, 클린탱크) 오일고레벨경고장치: Yes (플러싱탱크)

■드라이브 모터
Power: 2.2 kW Speed Control: N/A (Synchronous)

■고압공급(레일로)
서플라이 펌프 연료(최대치): 0.8 l/min
* 펌프연료공급은 레일압력 요구치에 의존한 조절시스템으로 인해 조절된다.

압력조절:
조절 방식: 자동조절(PC 조절) 조절 범위: 총 유량과 백리크량에 따른200 – 2000 바로의 자유로운 조절 조절 안정성(정적상태): +/- 10 bar 나 +/- 1% 동적 반응 (load change): Control stability regained within 5 seconds for majority of cases. 동적반응(new setpoint): New setpoint achieved within 10 seconds for majority of cases

압력 측정:
범위: 0 - 2200 바 정확도: +/- 1% 조절가능단위: 1 바

■인젝터클램핑
수동 클램핑 방식. 펄스 폭: 0/150 - 4000 µs (1µs 증감) 분사속도: 200 - 3000 ipm (1ipm 증감) 인젝터 범위: 델파이, 덴소, 보쉬, 컨티넨탈모든 인젝터 (피에조 포함) 테스트 가능

■측정기간 시간
측정방식: 0 to 9999 초 분사횟수 측정방식: 0 to 9999 회

■분사량과백리크
측정 타입: 실린더 계측방식(수동계측, 자동 배수) 측정 범위: 6 - 80ml, 2ml 눈금 Fill 시간: 일반적으로 10 - 60초간, 유량에 따른 측정(분사량이 매우 낮은 경우 더 많은 시간), 분사 횟수에 따른 측정

■인젝터저항값(오직 코일인젝터만)
범위: 0 - 9.99 W 정확도: +/- 0.1 W 단위: 0.1 W 측정시간: 5 sec

■인젝터 반응시간 측정(옵션)
범위: 0 - 999 µs 정확도: +/- 20 µs 단위: 1 µs 측정시간: 0.5 sec

전체적으로 명시되어 있듯이 경제적으로 작동되는 IFT-200은 커먼레일 아프터마켓 시장으로 진입을 꿈꾸는 워크샵들에게 완벽합니다. 테스트와 플러싱 하는 장비로서의 가치는 제한된 공간과 예산을 가지고 운영되는 워크샵들에게 극대화됩니다. 또한 하트리지의 Buy-Back Offer는 OEM의 공식 인증된 장비를 향한 첫투자로서의 IFT-200을 강력히 지지하며 이것은 추후 AVM2-PC나 CRI-4PC로의 도약을 한결 쉽게 만들어 줍니다. 커먼레일 아프터마켓은 거의 대부분의 디젤 자동차 시장을 점유하고 있으며 또한 꾸준히 증가하고 있습니다. 당신의 비즈니스를 하트르지의 IFT-200과 시작하여 영속적인 이윤창출을 꿈꾸시기 바랍니다.
